VaRTM (Vacuum assist Resin Transfer Molding)

Раздел: Технологии

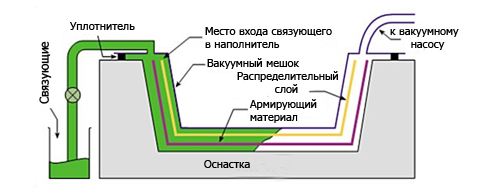

Метод VaRTM (инжекция связующего в закрытую форму с помощью вакуума) – является разновидностью метода инжекции связующего (RTM), который позволяет производить детали на одной открытой форме. При использовании данной технологии предварительно отформованную заготовку помещают в одну половину формы, затем поверх формы надевается мешок, чтобы обеспечить герметичность. Когда в покрытой форме создается вакуум, смола инжектируется в форму через впускное отверстие в заготовку, а затем окончательно отвердевает. Технология VARTM позволяет производить крупные детали, в которых практически нет дефектов. Эта технология также дешевле, чем RTM, поскольку не требуется изготовления ответной части оснастки – достаточно или матрицы, или пуансона в зависимости от изделия. VARTM изучалась одним подрядчиком (Lockheed Martin Space Systems), как один из способов снижения затрат на производство приборного отсека ракетного комплекса Trident II D5 путем интеграции состоящего из 61 части агрегата в единое целое. Производитель пришел к выводу, что новая технология сулит сокращение эксплуатационных затрат до 75%.

Материалы:

Связующее: обычно полиэфирное, эпоксидное. винилэфирное
Армирующие элементы: любые. Лучше использовать прошитые материалы, потому что они имеют пустоты для более быстрой подачи смолы.
Заполнители: любые, кроме сотовых.

Преимущества

  • снижение затрат на оснастку;
  • низкое давление инжекции, позволяет использовать более простую установку;
  • низкие нагрузки на оснастку.

Недостатки

  • более высокие требования к связующему;
  • более высокие требования к квалификации технологов;
  • меньшая производительность по сравнению с RTM;
  • большее количество расходных материалов.
